性能・耐久試験機 Performance Tester
電気サーボモータ式引張圧縮試験機
特長
当社が独自に開発したデジタル振動制御装置により、ACサーボモータを使って、正弦波、三角波、矩形波、およびランダム波による加振が可能です。
従来の油圧サーボ方式は、電力消費量が大きいことに加え、廃油処理や騒音・振動等の様々な課題がありました。当社の電気サーボ式試験機は、設備投資やメンテナンスのコストを大幅に低減でき、環境にも配慮した新しい疲労/耐久試験機です。
高精度制御 Precise control
独自開発の低イナーシャ・高トルクサーボモータと高分解能・高応答デジタル制御回路により、高い精度を実現し、幅広い試験に対応します。
省電力 Energy Saving
油圧システムの様に常時電力を消費する必要が無いため消費電力を大幅に削減することができます。試験中必要最小限の電力で動作します。
省スペース Space Saving
試験機本体と制御盤のみのシンプルレイアウト。油圧式に比べ、油圧ユニット・油圧配管が不要になり設置面積を約1/2にすることも可能です。
省メンテナンス Easy Maintenance
サーボモータ駆動なので、作動油の定期交換、油圧サーボバルブのオーバーホールが不要になり、メンテナンスコストの大幅削減ができます。
仕様
基本仕様
| 基本システム型式 | UFT-010ES | UFT-020ES | UFT-050ES | |
|---|---|---|---|---|
| 仕様 | 加振力 | ±10kN | ±20kN | ±50kN |
| 試験周波数 | 100 | |||
| 試験速度 | 1.0m/s（3.0m/s） | |||
| 試験波形 | 正弦波、ランダム波（オプション） | |||
| OS | Windows OS |
|---|---|

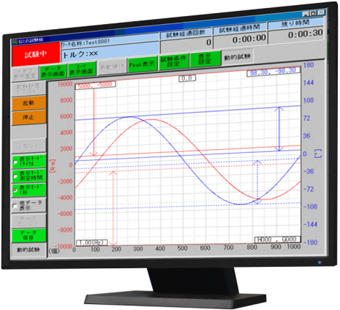

| 波形表示 | リアルタイム波形表示 (初期波形・現在波形・ピーク表示同時表示可能) |
| スケジュール機能 | 30ステップ×リピート9999万回 |
| 制御モード | 変位、荷重、外部センサ入力 |
| 制御波形 | 正弦波、三角波、矩形波、のこぎり波、任意波形(OP) |
| 制御レンジ | 24bitレンジレス |
| リミット設定 | オーバーリミット、4ポイントリミット |
| データ出力 | CSV,電圧±10VBNC(試験波形) |
実績例
-

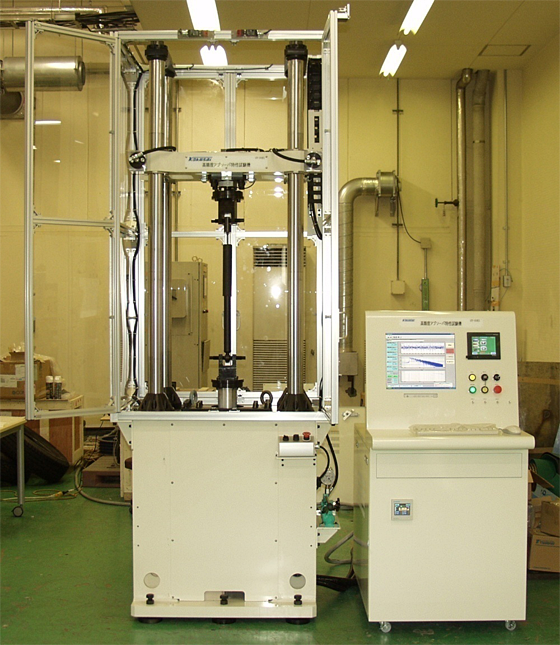

最大周波数 30Hz 最大荷重 ±10kNm 最大変位 ±100mm 対象ワーク ショックアブソーバー -

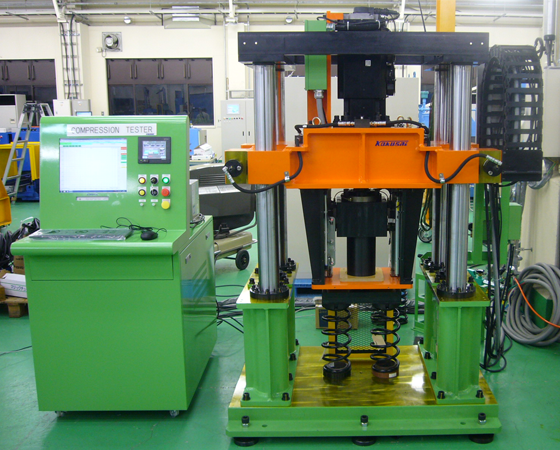

最大周波数 3Hz 最大荷重 20kN 最大変位 ±100mm 対象ワーク コイルスプリング -

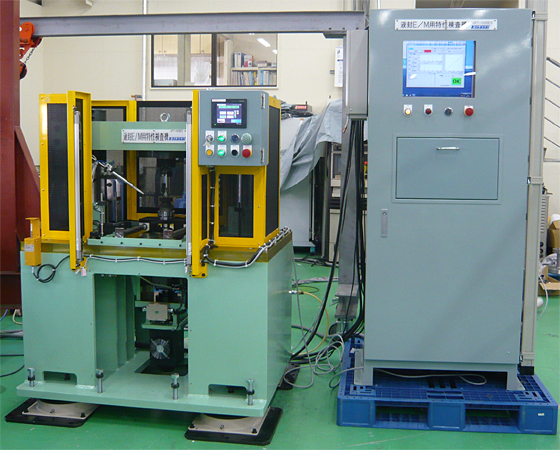

最大周波数 150Hz 最大荷重 ±5kN 最大変位 ±30mm 最大加速度 2.5G 対象ワーク エンジンマウント
