振動試験機製品 Vibration Tester
電気サーボモータ式 3軸振動試験機
3軸同時耐震シミュレーション装置
電気サーボモータ式 振動試験装置は、当社が創業以来培ってきたACサーボモータの制御技術をベースとして開発した新しい振動試験装置です。
自動車車体の振動評価から包装貨物の輸送振動シミュレーション、鉄道用品振動試験、耐震シミュレーション、バッテリー振動試験等様々な試験体の振動試験評価を3軸同時試験することが可能です。
独自開発した超低慣性ACサーボモータを搭載して、高精度でかつエネルギー効率の高い、クリーンな振動試験ができます。
特長
- サーボモータ特有の高精度位置制御により、低周波数から高精度な加振ができます。
- 輸送包装振動試験から耐震シミュレーションのような大振幅加振も同一機器構成で可能です。

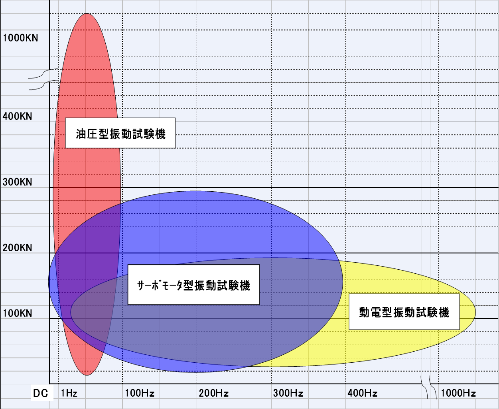

- 重心位置の高い供試体を試験する際の耐モーメント性能に優れ、低周波領域での高荷重、高速度振動試験を実現します。
-
電気サーボモータ式

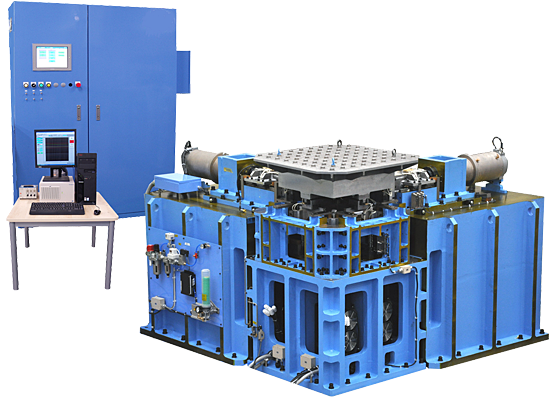

バッテリー用3軸振動試験機 -
電気サーボモータ式

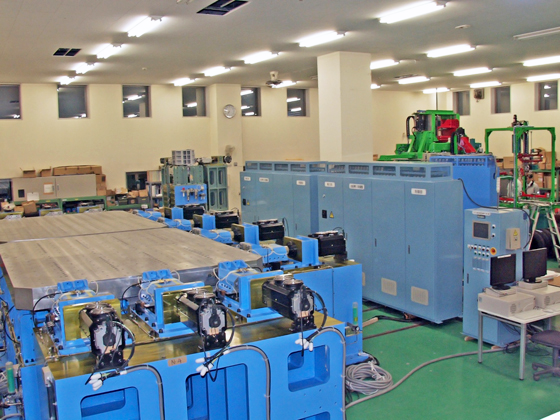

鉄道車両用品大型3軸振動試験機
電気サーボモータ式とは・・・
動的試験の動力源にACサーボモータを搭載します。従来のような油圧源や油圧機器を必要としません。油圧サーボ式に比べ以下の様なメリットがあります。
- キープクリーン
- 設置場所の環境を汚しません。
- 省スペース化
- 油圧機器のような複雑な装置は不要。
- 省エネルギー化
- 電力消費量は、油圧式に比べ約1/4。
- 低騒音化
- 装置作動時の騒音がありません。
- 低コスト
- 設備投資及び維持費双方にメリット。
- メンテナンスフリー
- 油の温度管理、交換廃棄等からの開放。
包装貨物 3軸同時振動試験
包装貨物の輸送梱包シミュレーションテスト等、様々な振動評価を行う事ができます。
「JIS Z 0232:2004 包装貨物－振動試験方法」では、輸送過程の垂直振動に対するランダム振動評価方法を規定しています。
当社の電気サーボモータ式3軸振動試験装置は、上下、水平2軸の3軸同時ランダム振動試験が可能です。また、輸送環境記録計の輸送加速度データを振動試験機に入力することで、3軸同時時刻歴加速度波形試験ができ、より実走行に近い包装貨物の輸送評価が可能です。
また電気サーボモータ式3軸振動試験機は、上下、左右、前後の振動振幅を大きくとることができ、耐震シミュレーション装置としても使用することができます。

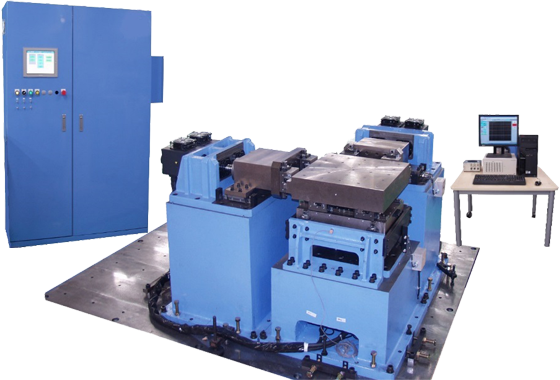

包装貨物 3軸振動試験機
バッテリー用 多軸振動試験
電気サーボモータ式アクチュエーターを搭載したバッテリー用多軸振動試験機です。国連協定規則「UN ECE-R100.Series2 PartⅡ」に対応した振動試験が可能です。
最大200Hzの各軸単軸試験、正弦波掃引試験が可能です。
リチウムイオン電池のサイズは様々で、試験は小さなセル単体から、セルを4個又は8個入れたモジュール、モジュールを組み合わせた大型組電池のパックの3種類が上げられる。電気サーボモータ式3軸振動試験機では、これらの試験を3軸切替で実施でき、一度振動台に設置したら段取り買えは不要です。

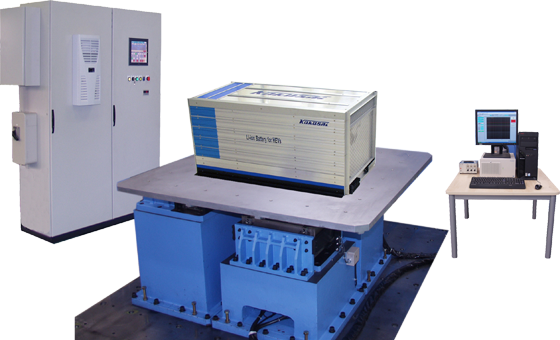

バッテリー用 3軸振動試験機
