軸歪矯正装置
加工、熱処理等により発生する歪を、自動矯正いたします。各種自動車用シャフト、高精度のOAシャフト、マイクロシャフトから建設機械用シャフトまで、幅広い実績に裏付けられた豊富なノウハウが蓄積されています。
対象となる試験体を回転駆動して振れ量を測定、振れ量に応じてプレスします。
-
駆動
- ・回転センター
- ・ローラー
- ・チャック
-
測定
- ・接触型
- ・非接触型
-
プレス矯正
- ・油圧
- ・油圧サーボ
- ・サーボ
型式
| 自動化 | 矯正駆動方式 | 加圧力(ton) | ワーク駆動式 | 計測点 | 矯正点 | 特殊仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 半自動 | ASC | 油圧 | H | 0.1 / 1 / 3 / 5 / 10 /15 / 20 / 25 / 30 / 40 / 50 / 60 / 70 / 100 |
センター | C | 1 2 3 4 5 |
1 2 3 4 5 |
専用 | S |
| 油圧 ＋ターボ |
H | ローラー | R | レーザー | R | |||||
| サーボ | S | フローティング センター |
F | 他 | 間合 | |||||
| チャック／ ベルト／ マスターギアー |
X | |||||||||
| 自動化 | 矯正駆動方式 | 加圧力(ton) | ワーク駆動式 | 計測点 | 矯正点 | 特殊仕様 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 全自動 | FASC | 油圧 | H | 0.1 / 1 / 3 / 5 / 10 /15 / 20 / 25 / 30 / 40 / 50 / 60 / 70 / 100 |
センター | C | 1 2 3 4 5 |
1 2 3 4 5 |
専用 | S |
| 油圧 ＋ターボ |
H | ローラー | R | レーザー | R | |||||
| サーボ | S | フローティング センター |
F | 他 | 間合 | |||||
| チャック／ ベルト／ マスターギアー |
X | |||||||||
- ※自動化はオペレーターの作業範囲による区分と致します。
- ※矯正駆動方式により加圧力の上限は異なります。
- ※加圧力が0.1ton未満、100ton以上の場合は応相談と致します。
- ※測定点が5以上の場合は応相談と致します。
- ※修正点が5以上の場合は応相談と致します。
対象試験体及び各種矯正例
-
ラックギアシャフトRACK GEAR SHAFT
-
リアアクスルシャフトREAL AXLE SHAFT
-
バランサーシャフトSUB(BALANCER) SHAFT
-
ローターROTOR
-
ギアカウンターシャフトGEAR COUNTER SHAFT
-
リアアクスルハウジングREAR AXLE HOUSING
-
カムシャフトCAM SHAFT
-
ロッカーアームシャフトROCKER ARM SHAFT
-
プラテンローラーPLATEN ROLLER
-
アウトプットシャフトOUTPUT SHAFT
-
インプットシャフトINPUT SHAFT
-
クランクシャフトCRANK SHAFT
-
パイプPIPE
-
ラックチューブRACK TUBE
-
モーターシャフトパイプ等MOTOR SHAFT

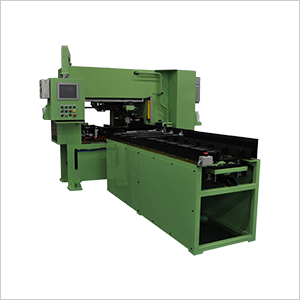

FASCシリーズ
全自動軸歪矯正装置
- ・全自動タイプ
- ・測定 3箇所
- ・矯正 3箇所
- ・駆動 ローラー駆動方式
- ・プレス 油圧サーボ
【対象試験体例】
リアアクスルシャフト / その他
ModelFASC-S10R-33

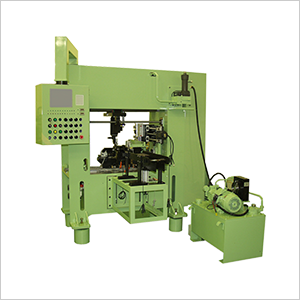

ASCシリーズ
半自動軸歪矯正装置
- ・半自動タイプ
- ・3箇所測定
- ・3箇所修正
- ・回転センター駆動方式
【対象試験体例】
なし
ModelASC-S10C-33

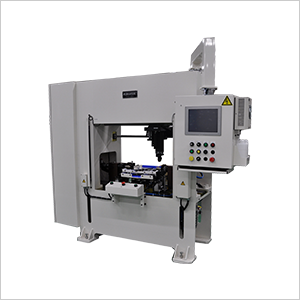

半自動軸歪矯正装置
- ・半自動タイプ
- ・3箇所測定
- ・3箇所修正
- ・回転センター駆動方式
【対象試験体例】
なし
ModelASC-S10C-33
