電気サーボモータ式 4テーブル型 大型3軸振動試験装置

新製品

当社の電気サーボモータ式大型3軸振動試験機は、振動台を4台同期運転することで大型の供試体を振動試験することができます。
大型振動台を構成する個々の振動台は、DC~50Hz(200Hz)までの加振周波数を確保できるため、耐震シミュレーションのような低周波数の試験から、鉄道用品用振動試験、包装貨物振動試験のような高い周波数領域までの幅広い周波数領域の振動試験が大型振動台で実現しました。

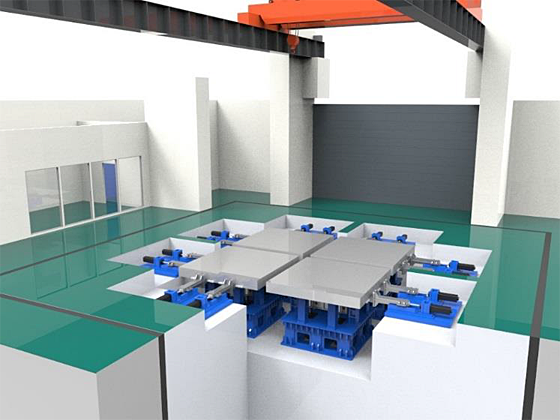

電気サーボモータ式4テーブル型 大型3軸振動試験装置 参考イメージ図
※参考イメージ図

主な用途

  • 大型鉄道用品振動試験
  • 建築物耐震シミュレーション
  • 原子力設備耐震試験
  • 通信設備耐震試験
  • 大型包装貨物振動試験

主要仕様

テーブル寸法約5.0m×5.0m(2.4m×2.4mテーブル×4面)
最大搭載質量40ton
最大速度水平±100cm/s
垂直±100cm/s
最大加速度水平±2.0G
垂直±2.0G
最大変位水平±30cm (60cmp-p)
垂直±20cm (40cmp-p)
加振周波数DC~50Hz(200Hz)
加振方向単軸、任意2軸、
3軸(テーブル4面同期、4面位相遅延加振)
加振波形時刻暦加速度波形再現(地震波等)
NEBS規格、NTT耐震規格
サインビート波
ランダム波加振
JIS E4031(鉄道車両用品-振動及び衝撃試験方法)
JIS Z0200(包装貨物-性能試験方法)
ASTM D4169-16 正弦波(定常/掃引)、他

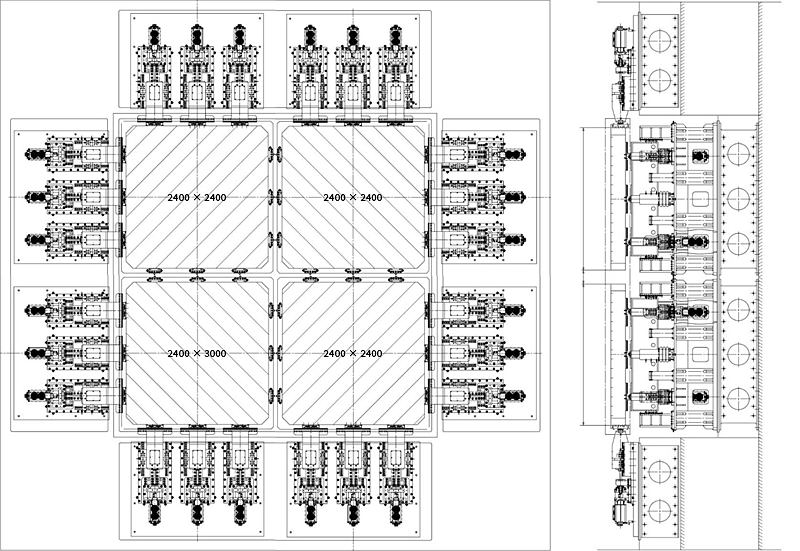

3軸振動試験装置参考図

電気サーボモータ式4テーブル型 大型3軸振動試験装置参考図
4テーブル型 大型3軸振動試験装置参考図
